Platenwarmtewisselaar

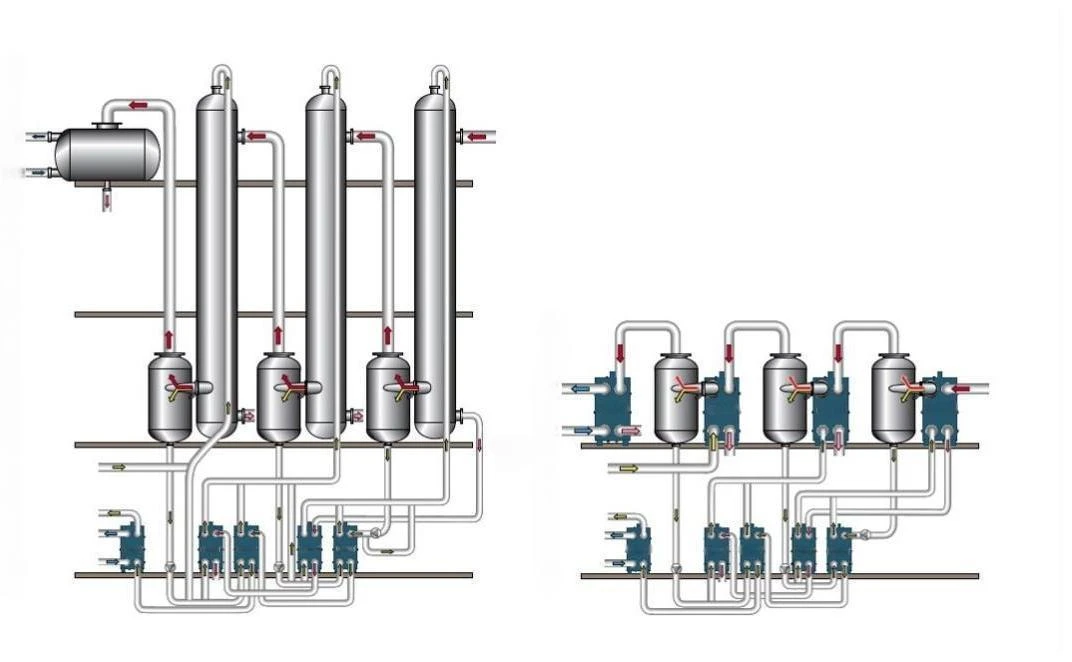

Typische toepassing van platenwarmtewisselaars: Siroopconcentratie-platenwarmtewisselaarsysteem



1. Energie-efficiëntie

Het golfplaatontwerp genereert sterke turbulentie (Turbulent Flow), met een warmteoverdrachtscoëfficiënt van maximaal 3.000–7.000 W/m²·K, waardoor het energieverbruik aanzienlijk wordt verminderd.

Ondersteunt tegenstroom/dwarsstroomontwerp, maximaliseert warmteoverdrachtstemperatuurverschil (LMTD), vermindert warmteverlies en verbetert de energiebesparing met 30-50% in vergelijking met traditionele shell-and-tube-warmtewisselaars.

2. Verminderde externe vraag naar verwarming

Restwarmte in het proces (zoals stoom op lage- temperatuur, heet afvalwater) kan direct worden teruggewonnen voor het voorverwarmen van grondstoffen of het verwarmen van andere vloeistoffen, waardoor de vraag naar externe stoom of elektrische verwarming afneemt.

In een gesloten-lussysteem wordt de zelfbalancering van de energie- bereikt door middel van warmtecirculatie, en is er slechts een kleine hoeveelheid aanvullende energie vereist (zoals in de opstartfase).

3. Compact en modulair ontwerp

Het warmteoverdrachtsoppervlak per volume-eenheid is 2 tot 5 keer zo groot als dat van een shell-and-tube-warmtewisselaar, waardoor installatieruimte wordt bespaard en het geschikt is voor transformatie of scenario's met beperkte ruimte-.

Het modulaire ontwerp maakt een snelle aanpassing van de warmteoverdrachtscapaciteit mogelijk door het aantal platen te vergroten of verkleinen om processchommelingen of capaciteitsveranderingen op te vangen.

4. Milieuvoordelen

Verminderde thermische vervuiling: Efficiënte warmteoverdracht vermindert het gebruik van koelwater en de uitstoot van afvalwarmte, waardoor de warmtebelasting van de omgeving wordt verlicht.

Waterbesparing: In het condensaatterugwinningssysteem kan stoomcondensaat worden gerecycled om de productie van afvalwater te verminderen.

Lange levensduur en weinig onderhoud: roestvrijstalen/titaniummaterialen zijn corrosiebestendig-, waardoor de vervangingsfrequentie van apparatuur en het verbruik van hulpbronnen worden verminderd.





(A) Thermodynamica en warmteoverdrachtsefficiëntie

1. Plaatontwerp en optimalisatie van stroomkanalen

• Golfhoek en -diepte: beïnvloeden de intensiteit van de turbulentie en de drukval, en moeten de efficiëntie van de warmteoverdracht en het energieverbruik in evenwicht houden (visgraatgolf is bijvoorbeeld geschikt voor hoge warmteoverdracht, een lage golfhoek vermindert de drukval).
• Indeling van het stroomkanaal: tegen-stroming maximaliseert het warmteoverdrachtstemperatuurverschil (LMTD), dwars-stroming is geschikt voor scenario's met beperkte ruimte-.
• Controle van temperatuurverschillen: om bevriezing van vloeistof aan de lage- temperatuurzijde of lokale oververhitting aan de hoge- temperatuurzijde te voorkomen, moet de warmtewisselingscapaciteit van een enkele plaat worden beperkt.

2. Kookpuntverhoging (BPE) en schaalbeheer

• Bij het verwerken van vloeistoffen met een hoog-zoute of- hoge viscositeit is het noodzakelijk om de afstand tussen de platen te vergroten of een ontwerp met een breed stroomkanaal (Free Flow Plate) toe te passen om kalkaanslag en verstopping veroorzaakt door een verhoging van het kookpunt te voorkomen.



(B) Materiaal- en structurele betrouwbaarheid

1. Materiaal corrosieweerstand

• Conventionele media: roestvrij staal (SS304/SS316) is geschikt voor water en zuren en logen met een lage- concentratie.
• Sterk corrosieve media: titanium (Ti), nikkel-gebaseerde legering (Hastelloy) of grafietcomposietmaterialen, gebruikt voor zeewater, chloride-ionen of organische oplosmiddelen.

2. Anti-schaalbaarheid en eenvoudig-onderhoudsontwerp

• Oppervlaktebehandeling: elektrolytisch polijsten of nano-coating vermindert de vuilaanhechting.
• Verwijderbaarheid: selectie van pakking of hardgesoldeerd - De pakking is gemakkelijk te demonteren en te wassen, hardgesoldeerd is bestand tegen hoge druk maar heeft hoge onderhoudskosten.
• Online reinigen (CIP): Ontwerp brede stroomkanalen of geïntegreerde spoelinterfaces ter ondersteuning van chemische of mechanische reiniging.



(C) Optimalisatie van energie- en systeemintegratie

1. Ontwerp van afvalwarmteterugwinning

• Meer-traps serieschakeling: sluit meerdere platenwarmtewisselaars in serie aan om de afvalwarmte van vloeistof met hoge- temperatuur stap voor stap te benutten (zoals voorverwarmen → verwarmen → oververhitting).
• Latente warmtegebruik door condensatie: directe koppeling van de stoomcondensatiezijde en de vloeistofverwarmingszijde om de latente warmteterugwinningsefficiëntie te maximaliseren.

2. Drukval en stroomafstemming

• Uniformiteit van de stroomverdeling: voorkom dat een vooringestelde stroming een afname van de lokale warmteoverdrachtsefficiëntie veroorzaakt door een symmetrisch ontwerp van het stroomkanaal of optimalisatie van het stroomgeleidingsgebied.
• Controle van het energieverbruik van pompen: selecteer platen met lage- weerstand (zoals een lage golfhoek) of pas het aantal stroomkanalen aan om de totale drukval van het systeem te verminderen.



(D) Controle- en veiligheidssysteem

1. Automatiseringsbewaking

• Parameterbewaking: realtime volgen-van de inlaat- en uitlaattemperatuur, druk en stroom, en dynamische aanpassing van de klepopening of pompsnelheid via een PLC- of DCS-systeem.
• Lekdetectie: installeer vochtigheidssensoren in het rubberen kussen PHE om vroegtijdig te waarschuwen voor risico's op vloeistofvermenging.

2. Veiligheidsbescherming ontwerp

• Overdrukbeveiliging: stel veiligheidskleppen of breekplaten in om overdruk door verstopping of klepstoring te voorkomen.
• Antivriesbescherming: configureer aftapkranen of ethyleenglycolcirculatie in koude omgevingen om te voorkomen dat de vloeistof aan de lage- temperatuurzijde bevriest en de platen beschadigt.
• Verstoppingspreventie: installeer filters (<1 mm pore size) at the inlet and monitor the pressure difference alarm on both sides.





S/N	Platenwarmtewisselaar	MVR-verdamper	Multi-effectverdamper	TVR-verdamper
Operatie kosten	Laagste	Hoog (compressorkosten zijn hoog)	Gemiddeld tot hoog (hoe meer efficiëntie, hoe hoger de kosten)	Medium (onder MVR)
Energiebron	Laag (alleen warmteoverdracht, geen faseverandering)	Zeer laag (90% energiebesparing vergeleken met traditionele verdamper)	Gemiddeld (hoe meer efficiëntiecijfers, hoe meer energie-besparing)	Gemiddeld tot hoog (afhankelijk van hogedrukstoomefficiëntie)
Toepasbare vloeistofeigenschappen	Lage viscositeit, deeltjesvrije-vloeistof (plaattype met brede opening kan gedeeltelijk verbeteren)	Schone stoom, vermijd vaste of kalkhoudende media	Hoge viscositeit, vaste-houdende vloeistof (ontwerp met breed stroomkanaal)	Gemiddelde viscositeit, om te voorkomen dat deeltjes de injector verstoppen.
Warmtebron	Externe warmtebron (stoom/warm water) of restwarmteterugwinning.	Elektriciteit drijft de compressor aan en recycleert de latente warmte van stoom.	Externe stoom (eerste effect) + interne stoomcirculatie.	Ruwe stoom onder hoge druk drijft de ejector aan.





◉ Geen lozing van hoogzout afvalwater

◉ Chemische industrie

◉ Pesticidenindustrie

◉ Lithiumextractie

◉ Polysiliciumindustrie

◉ Druk- en verfindustrie

◉ Behandeling van percolaatafval

◉ Farmaceutische industrie

◉ Metallurgische industrie

◉ Fermentatie-industrie

◉ Verdamper/condensor van geothermische warmtepomp

◉ Voedingsmiddelen- en drankenindustrie
