PID -berekening: Methoden, formules en best practices.
PID -berekening is een hoeksteen van moderne controlesystemen. Het speelt een cruciale rol bij het handhaven van stabiliteit en prestaties. Ingenieurs en technici vertrouwen op PID -controllers om verschillende processen efficiënt te beheren.
Het begrijpen van PID -lussen is essentieel voor iedereen die bij automatisering betrokken is. Deze lussen helpen de gewenste setpoints te behouden door controle -ingangen aan te passen. De PID -controller gebruikt een feedbackmechanisme om fouten te minimaliseren.
Het afstemmen van een PID -controller is zowel een kunst als een wetenschap. Het gaat om het opstellen van de juiste winst voor optimale prestaties. Juiste afstemming kan de systeemstabiliteit en responstijden aanzienlijk verbeteren.
Deze gids zal PID -berekeningsmethoden, formules en best practices verkennen. Of je nu een student of een doorgewinterde ingenieur bent, je zult hier waardevolle inzichten vinden. Laten we duiken in de wereld van PID -controllers en hun toepassingen.
Wat is eenPID -controller?
Een PID -controller is een feedbackmechanisme dat wordt gebruikt in besturingssystemen. Het handhaaft procesvariabelen zoals temperatuur of snelheid. PID staat voor proportionele - integrale - afgeleide, die de drie hoofdcomponenten vertegenwoordigt.
Elke component speelt een duidelijke rol in systeembesturing. Het proportionele deel behandelt de huidige fout, de integrale adressen geaccumuleerde fouten, terwijl de afgeleide toekomstige fouten voorspelt. Deze combinatie zorgt voor precieze controle in verschillende toepassingen.
Belangrijkste kenmerken van een PID -controller zijn:
- Evenredig: Reageert op de huidige fout.
- Integraal: Vat fouten uit het verleden samen.
- Derivaat: Voorspelt toekomstige fouten.
PID -controllers vinden applicaties op verschillende gebieden en bieden efficiënte oplossingen voor automatisering en controle.
Inzicht in de PID -lus
De PID -lus is een cruciaal element in controlesystemen. Het berekent voortdurend een foutwaarde door het verschil te vinden tussen het gewenste setpoint en de werkelijke procesvariabele. Deze berekening stimuleert de aanpassingen die nodig zijn in het systeem.
In een PID -lus werken drie componenten in harmonie om fouten te minimaliseren. Elk heeft een specifieke impact op de controle van het systeem:
- Evenredig: Biedt onmiddellijke correctie.
- Integraal: Compenseert voor prestaties uit het verleden.
- Derivaat: Dempt toekomstige schommelingen.
Deze componenten werken samen om stabiliteit en nauwkeurigheid te waarborgen. De PID -lus is dynamisch en biedt continue feedback en aanpassingen om de gewenste toestand te behouden.
De PID -berekeningformule heeft uitgelegd
Inzicht in de PID -formule is de sleutel om te grijpen hoe deze controllers functioneren. De formule integreert drie verschillende termen: proportioneel, integraal en afgeleid. Deze voorwaarden passen de uitvoer van de controller aan.

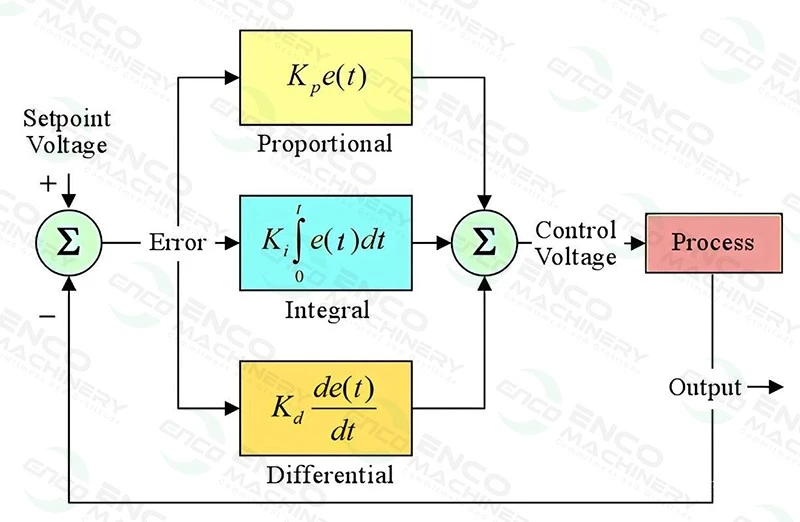

De formele weergave van de PID -formule is:
- Uitvoer= kp * e (t) + ki * ∫e (t) dt + kd * de (t)/dt
Hier zijn KP, KI en KD de respectieve winst. Deze winsten dicteren de gevoeligheid en responsiviteit van elke term.
De proportionele term behandelt de huidige fout en biedt een onmiddellijke reactie, die probeert de afwijking van het systeem van het gewenste setpoint te corrigeren.
De integrale term vat fouten uit het verleden samen, met als doel een stabiele - toestandsfout te elimineren, die het gevolg is van geaccumuleerde discrepanties in de loop van de tijd.
Ten slotte voorspelt de afgeleide term toekomstige fouten op basis van de huidige trends, waardoor de systeemstabiliteit wordt verbeterd door de overschrijding preventief te verminderen.
Samen definiëren deze termen een robuust raamwerk voor procescontrole, wat leidt tot precieze en soepele werking over verschillende toepassingen.
Methoden voorPID -afstemming
PID -afstemming is essentieel voor het optimaliseren van de prestaties van het besturingssysteem. Het gaat om het aanpassen van de winst: KP, KI en KD. De juiste afstemming zorgt ervoor dat het systeem snel en stabiel reageert.
Verschillende methoden kunnen worden gebruikt voor PID -afstemming, elk met verschillende voordelen. Enkele veel voorkomende methoden zijn:
- Ziegler - nichols: Deze klassieke methode staat bekend om zijn eenvoud en effectiviteit. Het wordt veel gebruikt in industriële omgevingen.
- Cohen - Coon: Deze methode is geschikt voor systemen met aanzienlijke dode tijd, waardoor robuuste resultaten worden geboden.
- Proef - en - fout: Zoals de naam al doet vermoeden, gaat het om het handmatig aanpassen van winsten en het observeren van resultaten.
De ziegler - Nichols -methode initieert met het instellen van het systeem in een continue oscillatietoestand. Van daaruit worden de ultieme winst- en oscillatieperiode geïdentificeerd, wat leidt tot geschatte versterkingsinstellingen.
Hoewel gestructureerde methoden nuttig zijn, vereisen echte - wereldsystemen echter vaak een mix van benaderingen. Het gebruik van simulatietools kan het afstemmingsproces verder verfijnen vóór real - wereldtoepassing.
Effectieve PID -afstemming verbetert niet alleen de respons, maar minimaliseert ook de fouten, waardoor optimale prestaties worden gewaarborgd.
Stap - door - Stap Voorbeeld van PID -berekening
Om de PID -berekening te illustreren, laten we eens kijken naar een eenvoudig temperatuurregelingscenario. Stel je een systeem voor waarbij het doel is om een vaste temperatuur te behouden.
Identificeer eerst de fout. De fout is het verschil tussen het gewenste setpoint en de huidige temperatuurlezing. Als het setpoint bijvoorbeeld 100 graden is en de huidige lezing 95 graden is, is de fout 5 graden.
Bereken vervolgens elke PID -term. Begin met de proportionele term: vermenigvuldig de fout met de proportionele versterking (KP). Dit biedt een onmiddellijke correctie op basis van de huidige fout.
Bepaal vervolgens de integrale term. Dit is de accumulatie van eerdere fouten vermenigvuldigd met de integrale winst (KI). Het helpt persistente, stabiele - toestandfouten te elimineren.
Bereken ten slotte de afgeleide term. Dit vertegenwoordigt de snelheid van foutverandering, vermenigvuldigd met de derivaatversterking (KD). Het voorspelt toekomstige fouten en hulpmiddelen in systeemstabiliteit.
Voorbeeld Berekeningsoverzicht:
- Fout berekenen: setpoint - huidige waarde
- Proportionele term berekenen: KP * Fout
- Integrale term berekenen: ki * ∫error dt
- Compute afgeleide term berekenen: kd * d (error)/dt
- Som termen: proportioneel + integrale + derivaat=uitvoer
Deze uitgang wordt gebruikt om systeemingangen aan te passen, waardoor de gewenste temperatuur wordt gehandhaafd.
Best practices voor PID -controller -implementatie
Het implementeren van een PID -controller verbetert de systeemprestaties aanzienlijk. Begin met het begrijpen van de systeemdynamiek. Weet hoe het systeem reageert op veranderingen, wat helpt bij het stellen van realistische verwachtingen voor de PID -controller.
Gebruik een methodische benadering van afstemming. Begin met kleine versterkingswaarden om instabiliteit te voorkomen. Pas de winsten stapsgewijs aan op basis van systeemrespons. Dit vermindert het risico van over - tuning, die het systeem kan destabiliseren.
Regelmatige documentatie en analyse van de PID -instellingen zijn essentieel. Houd logboeken bij van eventuele wijzigingen en hun impact op het systeem. Deze praktijk helpt toekomstige afstemming en zorgt voor lange - term betrouwbaarheid.
Belangrijkste praktijken zijn onder meer:
- Begrijp de systeemdynamiek.
- Begin met kleine winsten en pas stapsgewijs aan.
- Documentinstellingen en wijzigingen zorgvuldig.
Door deze praktijken te volgen, kan men optimale PID -controllerprestaties en systeemstabiliteit bereiken.
Veel voorkomende uitdagingen en tips voor probleemoplossing
Het implementeren van een PID -controller kan uitdagingen opleveren. Over - afstemming en onder - tuning zijn veel voorkomende problemen die de prestaties beïnvloeden. Over - tuning veroorzaakt instabiliteit, terwijl onder - afstemming resulteert in langzame reacties.
Om effectief problemen op te lossen, moet u de systeemprestaties nauwlettend volgen. Identificeer specifieke problemen en hun oorzaken. Bekijk en pas de winst indien nodig aan om de gewenste reactie te bereiken.
Handige tips voor probleemoplossing zijn onder meer:
- Bepaal of het systeem over of onder - is afgestemd.
- Pas de winsten aan op basis van feedback van prestaties.
- Controleer regelmatig het systeem om problemen vroegtijdig te vangen.
Door deze stappen te volgen, kunt u effectief gemeenschappelijke uitdagingen aanpakken en de systeemefficiëntie behouden.
Conclusie
Het begrijpen van PID -berekening is cruciaal voor effectief beheer van het besturingssysteem. Goed afgestemde PID -controllers zorgen voor stabiele en efficiënte systeembewerkingen in verschillende toepassingen. Het beheersen van de methoden, formules en best practices die hier worden uiteengezet, kan uw vermogen om succesvolle PID -lussen te ontwerpen en te implementeren, verbeteren.
Continu leren en oefening zijn de sleutel. Naarmate de technologie evolueert, doen de tools en technieken ook voor PID -afstemming. Omarm innovatie en blijf uw vaardigheden verbeteren om de efficiëntie en nauwkeurigheid in uw controlesystemen te behouden. Deze kennis zal u in staat stellen complexe uitdagingen aan te gaan in automatisering en procescontrole.
