Samenvatting: Waarom MVR de gouden standaard is voor de moderne industrie
Mechanische damprecompressie (MVR)-technologie vertegenwoordigt het toppunt van thermische scheidingsefficiëntie. Door de latente warmte van secundaire stoom te recyclen, verminderen MVR-systemen het energieverbruik met wel80%vergeleken met traditionele verdampers met meerdere-effecten.
In een tijdperk van strenge milieuregels en stijgende energiekosten bieden de MVR-oplossingen van ENCO een duurzaam pad voorRecycling van lithiumbatterijen, ZLD (geen vloeistoflozing), EnChemische verwerking. Deze gids onderzoekt de technische complexiteit, industriële toepassingen en ROI-voordelen van MVR-technologie.
Wat is eenMVR-verdampersysteem
EenMVR-verdampersysteemis een geavanceerde verdampingstechnologie die gebruik maakt van een mechanische compressor om secundaire stoom die tijdens het verdampingsproces wordt gegenereerd, opnieuw te comprimeren.
Het kernconcept: het sluiten van de energiekringloop
Traditionele verdampers voeren de secundaire stoom af of hebben enorme hoeveelheden koelwater nodig om deze te condenseren. MVR verandert het spel door stoom niet als afval te behandelen, maar als een hulpbron. Door de druk en temperatuur van de stoom door mechanische arbeid te verhogen, kan deze worden hergebruikt als verwarmingsmedium voor hetzelfde proces.
- De compressor:De ‘motor’. We gebruiken centrifugaalcompressoren met een hoog-rendement en een polytropisch rendement tot 85%, of Roots-compressoren voor toepassingen met een hoge BPR (kookpuntstijging).
- Warmtewisselaar:Ontworpen met warmteoverdrachtscoëfficiënten (K--waarden) die zijn geoptimaliseerd voor de specifieke vloeistofreologie (Falling Film voor lage viscositeit; geforceerde circulatie voor pekel met hoge- kalkaanslag).
- Damp-Vloeistofafscheider:Geoptimaliseerd voor een lage drukval en een hoge efficiëntie voor het verwijderen van mist (99,9% verwijdering van druppels) om compressorwaaiers tegen erosie te beschermen.
- Geautomatiseerde PLC-besturing:Gebruikmakend van Siemens/Allen-Bradley-logica om de "Energiebalans" in realtime- te beheren, waardoor een stabiele werking onder variabele voedingsbelastingen wordt gegarandeerd.
HoeMVR-verdamperWerken: De natuurkunde van efficiëntie
De kernuitdaging bij het ontwerpen van MVR's is het overwinnen van deKookpuntstijging (BPR). Onze ingenieurs berekenen de precieze compressieverhouding die nodig is om voldoende temperatuurstijging te realiseren (
ΔT).
ΔP → ΔT＞BPR+ΔTverlies
Door deze temperatuurstijging (\\Delta T) kan de stoom terugkeren naar de warmtewisselaar en zijn latente warmte teruggeven aan de voedingsvloeistof.

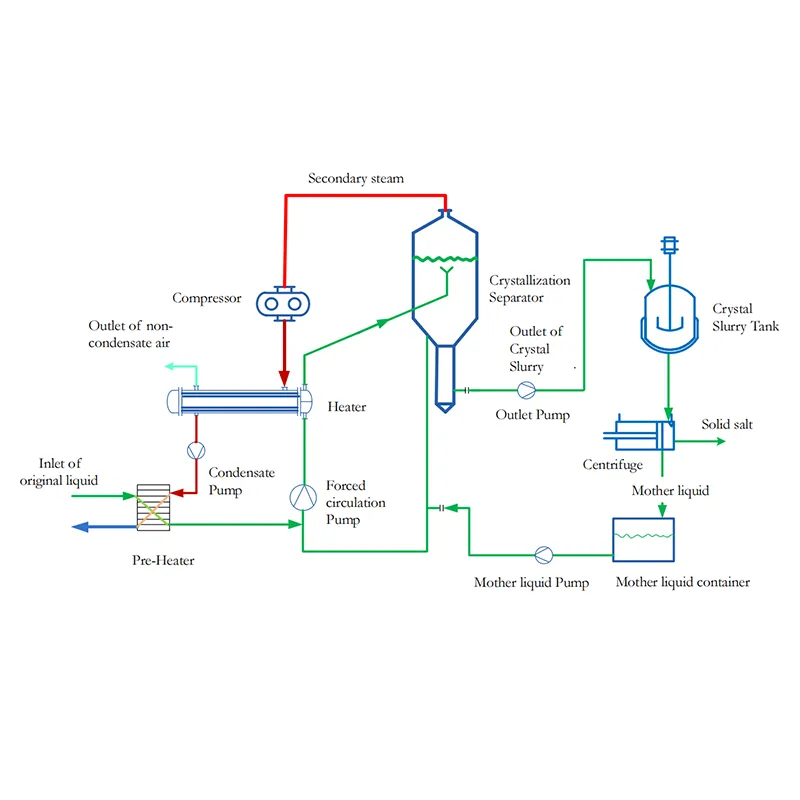

Processtappen:
- Voorverwarmen:De voeding wordt verwarmd door het uitgaande condensaat om de warmteterugwinning te maximaliseren.
- Verdamping:De vloeistof komt de warmtewisselaar binnen waar het kookt.
- Damp-Vloeistofscheiding:Stoom wordt gescheiden van de geconcentreerde pekel.
- Compressie:De compressor voegt enthalpie toe aan de stoom.
- Opwarmen-:De "hete" stoom verwarmt het binnenkomende voer en de cyclus herhaalt zich.
Industrietoepassingen: waar MVRVerdamperTransformeert operaties
In de wereld van thermische scheiding zijn geen twee vloeistoffen hetzelfde. ENCO's MVR-systemen worden op maat gemaakt op basis van de specifieke reologische eigenschappen, kookpuntstijging (BPR) en schaalneigingen van elke industriële stroom.
A. Recycling van lithiumbatterijen en productie van precursoren (de strategische grens)
Als pionier op het gebied vanRecyclingfabriek voor EV-batterijen en hydrometallurgische recyclingheeft ENCO de MVR-technologie voor de toeleveringsketen van batterijen geoptimaliseerd.
Procesdetail:Wij zijn gespecialiseerd in de concentratie en kristallisatie van hoog-zuiver lithiumcarbonaat (Li2CO3) en lithiumhydroxide (LiOH ·H2O).
Techniekvoordeel:Het omgaan met de smalle metastabiele zone van lithiumzouten vereist een nauwkeurige controle van de oververzadiging om ‘boetes’ te voorkomen en een consistenteKristalgrootteverdeling (CSD).
Gegevenspunt:Onze MVR-kristallisatoren bereiken eenzuiverheidsniveau van 99,5% of hoger, met een stoom-equivalent verbruik van slechts50kg/t, essentieel voor materiaalnormen voor batterijen-.
B. Industriële afvalwaterzuivering en ZLD (Zero Liquid Lozing)
Milieunaleving is nu een voorwaarde voor ‘License to Operate’. MVR is de kerntechnologie voor het bereiken van ZLD.
Complexe stromen:We verwerken hoog-zout afvalwater dat NaCl, Na2SO4 en ammoniumzouten bevat.
De ZLD-logica:Door MVR-concentratie te integreren met een afwerkingKristallisator met geforceerde circulatie (FC)., zetten we vloeibaar afval om in droge vaste stoffen en gedistilleerd water van hoge-kwaliteit.
Gegevenspunt:ENCO-systemen bereiken doorgaans eenWaterterugwinningspercentage van 95%–98%, waarbij het teruggewonnen condensaat vaak voldoet aan de ketelvoeding-waternormen (TDS < 10 ppm).
C. Metallurgische en minerale verwerking
In de mijnbouwsector zijn waterschaarste en beheer van residuen cruciale OPEX-drijfveren.
Herstel van hulpbronnen:MVR wordt gebruikt om uitlogingsvloeistoffen te concentreren in de koper-, nikkel- en kobaltmijnbouw.
Zuur-/alkaliherstel:Wij ontwerpen systemen die corrosieve moederlogen kunnen verwerken, waardoor recycling van proceschemicaliën mogelijk is.
Techniekvoordeel:Wij gebruikenTitaan Gr2ofHastelloycomponenten die bestand zijn tegen de extreme pH-waarden die vaak voorkomen in metallurgisch raffinaat.
D. Chemische industrie (chloor-alkali- en zoutproductie)
Voor chemische productie in grote- volumes bepaalt energie-efficiëntie rechtstreeks de concurrentiepositie van de markt.
Toepassingen:Concentratie van natronloog (NaOH), kristallisatie van natriumsulfaat en speciale anorganische zouten.
Operationele stabiliteit:Onze MVR-systemen zijn ontworpen voor8,000+ jaarlijkse bedrijfsuren, voorzien van automatischCIP (opschonen-op-plaats)cycli om de schaalvergroting van zouten met inverse- oplosbaarheid te verminderen.
Gegevenspunt:Overstappen van een traditionele verdamper met 4 effecten naar een ENCO MVR kan de kosten verminderenCO2-voetafdruk van de fabriek met maximaal 15.000 ton CO2per jaarvoor een 20t/u-systeem.
E. Farmaceutische en farmaceutische tussenproducten
De farmaceutische industrie eist strikte naleving van thermische limieten om de afbraak van actieve farmaceutische ingrediënten (API's) te voorkomen.
Verdamping bij lage- temperatuur:Door gebruik te maken van hoog-vacuüm MVR-configuraties kunnen we de verdampingstemperaturen op peil houden.
Tussenproducten Verwerking:Ideaal voor het concentreren van antibiotische moederlogen en het terugwinnen van oplosmiddelen.
Naleving:Systemen zijn ontworpen om te voldoenGMP- en FDA-normen, met spiegel-gepolijste oppervlakken (Ra < 0,4/μm) en dode-been-vrije leidingen.
F. Voedings- en drankenindustrie
Het behouden van het voedingsprofiel en de organoleptische eigenschappen (smaak/aroma) is hier het voornaamste technische doel.
Toepassingen:Concentratie van vruchtensappen, zuivelproducten (wei/melk) en plantaardige-eiwitten.
Aromabehoud:Onze korte-woontijd-Vallende film MVR verdampersminimaliseer de thermische belasting, waarbij de delicate vluchtige stoffen van het product behouden blijven.
Sanitair ontwerp:Volledige integratie met geautomatiseerde sterilisatiesystemen garandeert het hoogste niveau van voedselveiligheid.
Het ENCO-voordeel: waarom onze MVR-technologie marktleider is
Kiezen voor een MVR-systeem is een investering van 20 jaar. ENCO's modulaire ontwerp en uitmuntende techniek bieden ongeëvenaarde voordelen:
I. Drastische verlaging van de operationele kosten (OPEX).
Hoewel de initiële investering (CAPEX) hoger kan zijn dan die van een multi-effectverdamper, is deDe terugverdientijd bedraagt doorgaans 12 tot 18 maanden(Het hangt af van de stoomprijs in elk land). MVR elimineert de noodzaak van een enorme ketel en koeltoren.
II. Modulair en compact ontwerp
Onze systemen zijn ontworpen voormondiale inzet. Wij gebruiken modulaire constructie om:
Verkort de installatietijd op-site met 40%.
Lagere verzendkosten naar de VS en Europa.
Zorg voor eenvoudige schaalvergroting naarmate uw productie groeit.
III. Implementatienormen
Omdat we met succes gecompliceerde technische en uitrustingspakketten van meer dan 600 projecten over de hele wereld hebben geleverd aan 30+landen, waaronder de VS, het VK, Australië, China, Zuid-Korea, Singapore en dergelijke. Ons interne- technische team kan het systeem ontwerpen volgens ASME, ASTM, Australian Standard (AS), British Standards Institute (BS) en andere lokale normen en codes.
Technische vergelijking: MVR versus MEE (verdamping met meerdere-effecten)
|
Techniek metrisch |
ENCO MVR-systeem |
Multi-effectverdamper (drievoudig effect) |
|
Equivalent stoomverbruik |
50 - 70 kg/t |
400 - 450 kg/t |
|
Specifieke energie (SEC) |
15 - 35 kWh/m³ |
120 - 150 kWh/m³ (eq.) |
|
Koelwaterflux |
1 - 2 m³/t |
40 - 60 m³/t |
|
Automatiseringsindex |
95% (volautomatisch) |
60% (operatorintensief) |
|
Voetafdruk |
Compact (skid-gemonteerd) |
Enorm (skid-gemonteerd) |
Offerteaanvraag
Vraag 1: Hoe kies ik het meest geschikte MVR-systeem voor de verwerking van LFP- en NCM-batterijrecyclingafvalwater?
A: Afvalwater van batterijen bevat complexe sulfaten (bijv. Na2SO4, MnSO4). ENCO beveelt een MVR-systeem aan met kristallisatiecontrole met hoge-precisie. Voor NCM richten we ons op gradiëntscheiding van meerdere zouten; voor LFP richten we ons op de corrosiviteit van fosfaationen. Onze oplossingen maken gebruik van duplex-wisselaars van staal of titanium om materiaalrecuperatie van hoge{9}}zuiverheid- uit de batterij te garanderen, terwijl het energieverbruik tussen de 20 en 25 kWh/t blijft.
Vraag 2: Waarom is de MVR-verdamper een cruciaal apparaat voor de zuivering van lithiumcarbonaat op batterijniveau?
A: Lithiumcarbonaat (Li2CO3) heeft een omgekeerde oplosbaarheid; kleine temperatuurschommelingen kunnen de kristalgrootte en zuiverheid beïnvloeden. Het MVR-systeem zorgt, dankzij geforceerde circulatie en nauwkeurige drukregeling, voor een constantere temperatuuromgeving dan bij traditionele verdamping, waardoor de output voldoet aan de normen voor meer dan 99,5% van de batterij--kwaliteit.
Vraag 3: Hoeveel bedrijfskosten kunnen er worden bespaard door over te schakelen op MVR, vergeleken met een multi{1}}Effectverdamper (MEE)?
A: Het belangrijkste voordeel van MVR is het recyclen van latente warmte uit secundaire stoom. Normaal gesproken bedraagt het energieverbruik van MVR 15-25 kWh per ton water, zonder dat extra industriële stoom nodig is. In regio's met gematigde elektriciteitsprijzen bereikt MVR doorgaans ROI (Return on Investment) binnen 12 tot 24 maanden door energiebesparingen.
Vraag 4: Waar komt het elektriciteitsverbruik van een MVR-systeem voornamelijk vandaan? Hoe kan het worden geoptimaliseerd voor een lager kWh/ton?
A: Ruim 80% van het energieverbruik komt van de stoomcompressor. Optimalisatie omvat: 1. Selectie van hoog-efficiënte centrifugaalcompressoren; 2. Het vergroten van het warmtewisselingsoppervlak om het ontwerptemperatuurverschil (ΔT) te verkleinen; en 3. Gebruik maken van een geïntegreerd CIP-systeem (Clean-in-} om schaalvergroting te voorkomen, waardoor stroompieken worden vermeden die worden veroorzaakt door verminderde efficiëntie.
Vraag 5: Hoe helpt een MVR-systeem chemische fabrieken om Zero Liquid Discharge (ZLD) te bereiken?
A: In een ZLD-workflow concentreert MVR hoog-TDS-afvalwater tot een verzadigde toestand voor uiteindelijke zout-waterscheiding via een kristallisator of centrifuge. ENCO's ZLD-oplossing wint meer dan 95% van het pure destillaat terug voor hergebruik en zet afval om in industriële-kwaliteitsproductzouten, waardoor zowel ecologische als economische voordelen worden behaald.
Vraag 6: Hoe voorkomt MVR-apparatuur kalkaanslag en corrosie bij de omgang met zeer corrosief en hard industrieel afvalwater?
A: We gebruiken een aanpak op drie- niveaus:
1.Voor-behandeling om de hardheid te verminderen;
2. Gebruik van geavanceerde corrosie-materialen zoals titanium van klasse 2, 2205 of 2507 duplexstaal;
3. Gebruik maken van geforceerde circulatie met hoge- snelheid om de pijpwanden te "schrobben" en precipitatie van opgeloste stoffen te voorkomen.
V7: Moet ik een centrifugaal- of een Roots--stoomcompressor kiezen voor mijn MVR-systeem?
A: It depends on the evaporation capacity. For large-scale requirements (>5t/h) hebben centrifugaalcompressoren de voorkeur vanwege hun hoge thermische efficiëntie en langere onderhoudscycli. Voor kleinere capaciteiten of hoge-drukstijgingen zijn Roots--type compressoren kosteneffectiever-.
Vraag 8: Hoe los je de opeenhoping van niet-condenseerbare gassen (NCG) op tijdens de werking van de MVR?
A: NCG's verminderen de efficiëntie van de warmteoverdracht aanzienlijk. Het MVR-ontwerp van ENCO omvat een geautomatiseerd NCG-ontluchtingssysteem met sensoren bovenaan de warmtewisselaar om lucht of vluchtige gassen in realtime te bewaken en af te voeren-, waardoor 100% gebruik van latente warmte wordt gegarandeerd.
Vraag 9: Hoe garandeert MVR de productintegriteit voor warmte-gevoelige materialen (bijvoorbeeld fermentatiebouillon)?
A: We gebruiken vacuümverdamping bij lage- temperatuur. Door een hoog vacuüm te handhaven kunnen we het kookpunt verlagen tot 40-60 graden. De MVR maakt nog steeds gebruik van de temperatuurverhoging van de compressor voor warmte-uitwisseling, waardoor thermische degradatie wordt voorkomen en tegelijkertijd energiezuinig blijft.
V10: Welke maatregelen worden genomen voor MVR-verdampers die hoog-schuimende materialen verwerken?
A: Om overdracht te voorkomen, bevat ENCO mechanische schuimbrekers en meertrapsscheiders. We optimaliseren de tangentiële ingangs- en interne stromingsvelden om bellen fysiek te breken, gecombineerd met geautomatiseerde niveauregeling om te voorkomen dat schuim de compressor binnendringt.
Vraag 11: Kan het MVR-systeem volledig worden geautomatiseerd en op afstand worden gemonitord?
EEN: Ja. ENCO's MVR integreert PLC-gebaseerde DCS (Distributed Control Systems). Het biedt start/stop met één-touch, automatische aanpassing van de compressorfrequentie en cloudmonitoring op afstand. Hierdoor kunnen operators het gehele verdampingsproces vanuit een controlekamer beheren, waardoor menselijke fouten worden verminderd.
V12: Als mijn materiaal een zeer hoge kookpuntstijging (BPR) heeft, is een MVR met één- fase dan nog steeds van toepassing?
A: Wanneer de BPR hoger is dan 15-20 graden, raden we twee--trapscompressie of meer-traps MVR-processen aan. Door gebruik te maken van stapsgewijze temperatuurstijgingen kan het systeem pekel met een hoge concentratie aan, terwijl betere energieverhoudingen worden gehandhaafd dan MEE.
Vraag 13: Wat zijn de meest voorkomende slijtageonderdelen in een MVR-systeem en wat is de onderhoudsfrequentie?
A: De stoomcompressor en mechanische afdichtingen staan centraal. Centrifugaalcompressoren met hoge prestaties- vereisen een routine-inspectie elke 8.000-10.000 uur. ENCO biedt trillingsmonitoring en olieanalyse om storingen te voorspellen voordat ze zich voordoen.
Vraag 14: Heeft kalkaanslag bij de behandeling van hard water ernstige gevolgen voor de prestaties van de MVR?
A: Door schaalvergroting daalt de warmteoverdrachtscoëfficiënt. Naast chemische ontharding maken wij gebruik van Automated CIP en ultrasoon ontkalken. Door periodiek over te schakelen naar de reinigingsmodus wordt dunne kalk verwijderd zonder het systeem uit te schakelen, waardoor het maximale rendement behouden blijft.
Vraag 15: Waarom kiezen voor ENCO als MVR-leverancier? Wat zijn uw belangrijkste voordelen?
A: De kracht van ENCO ligt in "Proces- en Apparatuurintegratie." We bouwen niet alleen machines; we beschikken over een database van twintig- jaar met complexe materiaalverwerking. We bieden end-to-end services, van laboratoriumtests tot kant-en-klare projecten van 10.000 ton, vooral in de recyclingsector van lithiumbatterijen, waar we wereldwijde benchmarks hebben.
